Fungsi MOV pada PLC (MOV, DMOV, FMOV, BMOV)

Sebelum mempelajari fungsi MOV ada baiknya anda mempelajari Bilangan Binner dan Hexadecimal, karena pengetahuan ini sangat mendukung anda memahami fungsi MOV.

MOV atau MOVE dalam Bahasa Indonesia disebut pindah. Fungsi dari instruksi ini adalah memindahkan DATA, yaitu berupa bilangan decimal maupun hexadecimal.

Pertanyaannya adalah darimana bilangan itu berasal?

Bilangan pada instruksi MOV berasal dari Counter atau bisa juga dari Data ENCODER. Bisa juga berasal dari BCD Switch, atau nilai yang sudah kita tetapkan.

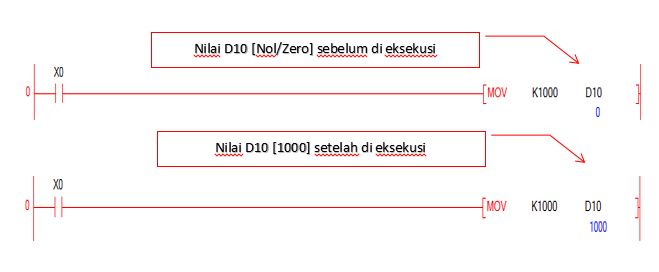

Saya disini akan mencontohkan yang sederhana saja, yaitu nilai [1000] akan kita pindahkan ke D10

-[ MOV K1000 D10]- à ini artinya memindahkan nilai 1000 ke D10

Kemana bilangan itu dipindahkan?

Dipindahkan ke data [D] yang lain, contoh D10. Tujuannya untuk keperluan konversi bilangan atau instruksi komparasi sebagai perintah untuk stop mesin (tergantung kebutuhan).

1.MOV (16 bits) Data Word

MOV  adalah intruksi transfer Data, berupa bilangan decimal atau hexadecimal. Untuk instruksi 16 bits bisa menggunakan instruksi ini. Data yang bisa diolah ribuan (sesuai kapasitas dibawah ini).

Kapasitas MOV :

Decimal constants...................... K-32768 to K32767

Hexadecimal constants .............. H0000 to HFFFF

Note : Diwakili 1 Data Register, contoh D0

2. DMOV (32 bits) Data Word

DMOV  adalah intruksi transfer Data, berupa bilangan decimal atau hexadecimal. Untuk instruksi 32 bits bisa menggunakan instruksi ini. Data yang bisa diolah jutaan.Data yang bisa diolah jutaan (sesuai kapasitas dibawah ini).

Kapasitas DMOV

Decimal constants...................... K–2147483648 to K2147483647

Hexadecimal constants .............. H00000000 to HFFFFFFFF

. MOV [Pindah Data]

MOV adalah perintah Memindahkan Data. [D] adalah Alamat yang digunakan untuk menyimpan data.

Ada beberapa kategori MOV, diantaranya adalah :

1.         MOV perintah pindah data secara terus-menerus.

2.         MOVP adalah perintah pindah data 1x atau one scan.

3.         FMOV adalah memindahkan 1 data [D] ke banyak data [D].

4.         BMOV adalah memindahkan 1 blok data [D], ke data [D] yang lain (bisa 16 data register)

Jumlah Kapasitas MOV :

1.         MOV   = 16 bIts à 1 data [D] yang terpakai. Contoh D0 (1 Data Register Occupy)

2.         DMOV = 32 bits à 2 data [D] yang terpakai. Contoh D2 dan D3 (2 Data Register Occupy)

DATA NUMERIC PLC

§  >    PLC hanya menangani bilangan integer saja.

§  >    Untuk menampilkan dan memproses bilangan desimal digunakan teknik khusus.

§  >    Bilangan integer terbagi menjadi 16 bit dan 32 bit.

             INTEGER 16 BIT (WORD)

• Range bilangan : 0000 0000 0000 0000 – 1111 1111 1111 1111 atau dari 0 – 65535.
• Pada kenyataannya : -32768 – +32767 karena bit ke 15 digunakan sebagai bit tanda (sign) untuk membedakan positif dan negatif. Jika bernilai 1 berarti negatif, jika 0 berarti positif.
• PLC menggunakan format two’s complement untuk menampilkan bilangan negatif.
• INTEGER 32 BIT (DOUBLE WORD)
• Sebenarnya menggunakan register 16 bit sebanyak 2 buah.
• Bit ke 15 bukan sebagai MSB, tetapi bit ke 32.
• Range bilangan menjadi -2.147.483.648 – 2.147.483.647
