CC - LINK QJ61BT11N [Device Net]

CC - Link atau Control & Comunication Link, adalah System pada PLC yang memungkinkan kita untuk mengintegrasi kontrol dalam suatu sistem. Contoh untuk mengkomunikasikan 2 CPU sekaligus dalam satu system. Atau bisa juga dipakai untuk merampingkan pengkabelan I/O jarak jauh / Remote System.
Sebagai Contoh :
Kita akan membutuhkan PLC yang terdapat dalam satu ruangan, sementara outputnya berjarak 10 Meter. Tentunya kita akan menggunakan kabel yang cukup banyak dan panjang, sepanjang 10 Meter untuk mencukupi keperluan.
Dengan CC-Link kita dapat mereduce pemakaian kabel yang panjang dan banyak. KIta hanya cukup menggunakan Coaxial Cable isi 5. Selanjutnya untuk I/O yang kita butuhkan, hanya tinggal connect pada Remote I/O Module.

CC-Link QJ61BT11N

Gambar diatas adalah menhubungkan Satiun Master dengan Modul Input/Output jarak jauh. Komunikasinya menggunakan Modul QJ61BT11N. Ini memungkinkan bagi anda untuk menghubungkan I/O yang jaraknya jauh, cukup dengan coaxial kabel.

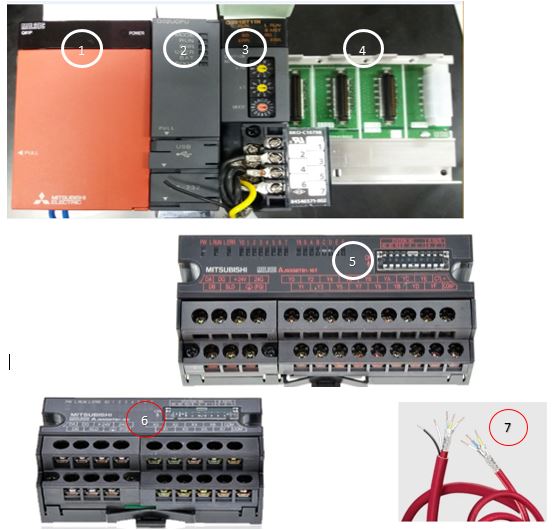

A. Persiapan Part

1. Power Supply PLC type : Q61P

2. CPU type : Q02UCPU

3. CC-Link Master Unit Model : QJ61BT11N (32Point) Value Seting “0” semua

4. Base Unit model : Q35DB

5. CC-Link Output Unit Model : AJ65SBTB1-16T (terbaca 32 Point) Station 1

6. CC-Link Input Unit Model :AJ65SBTB1-8D (Terbaca 32 Point) Station 2

7. Coaxial Cable

Selanjutnya anda tinggal menginstal Coaxial Cable tersebut. Sesuai Manual Book QJ61BT11N.

NOTE :
Materi mengenai CC-Link ada contohnya di halaman terakhir buku saya.
