Sobat Engineer..

Pada kesempatan ini saya akan menampilkan artikel saya tentang PLC Omron. Biasanya saya banyak memposting tentang PLC Mitubishi dan Wiring Instalasi. Karena sebagai seorang Engineer/Technician kita dituntut untuk paham semua jenis PLC, maka saya coba membahasnya disini dengan sedikit ilmu yang saya miliki.

Seorang Programmer PLC layaknya seniman / perekayasa. Meskipun tujuan yang dicapai sama, tiap-tiap Engineer punya cara yang berbeda dan unik untuk mendesign program logikannya.

Contoh kasus, seorang enginer yang masih pemula. Untuk membuat program berurutan terpaku pada penggunaan aplikasi timer. Padahal aktual dilapangan ketepatan waktu sering kali berubah karena speed alat kerja yang tidak konsisten/melemah. Contoh Pergerakan Cylinder yang bocor, Gear atau transmisi yang tersendat.

Tetapi bagi Engineer yang sudah mempunyai jam terbang tinggi, cenderung merencanakan proses otomasi dengan terencana dan sistematis. Bahkan membuat Flow Process sebelum program dirancang. Flow Process sangat penting dituangkan dalam tulisan, karena itu yang jadi acuan dalam kita membuat program supaya tidak keluar arah. Sementara yang tidak menuangkan dalam Flow Process, urutan logikanya hanya ada didalam pikiran / cenderung kita lupa.

Lantas Apa saja yang dibutuhkan dalam kita membuat atau memodifikasi Program?

1. Interview keinginan konsumen / Operator.

2. Buat Flow Proses, tentukan Juga Cycle Timenya. Agar mesin efisien.

3. Buat Schematic diagram mekanik --> Flow Hydraulic, Cylinder dan lain-lain.

4. Cek kebutuhan daya, part-part elektrik dan mekanik.

5. Gambar Wiring 3 Phase terlebih dahulu / Jika dibutuhkan

6. Gambar Wiring Eksternal Output dan Input PLC

7. Buat design program dengan acuan Flow Process (Lakukan simulasi terlebih dahulu).

 Itulah pengalaman saya selama mendesign mesin, semoga bermanfaat!

Spesifikasi PLC Compact OMRON :

Software : CX Programer / CX One

Communication Cable PLC : Peripheral

Port HMI : Tersedia untuk type tertentu

 Input : Sink/Source (Sesuai Keinginan)

Power Input : DC24V atau AC 100 ~ 200V (sesuai type)

DC Internal : Tersemat (sesuai type)

Symbol -Symbol PLC Omron CP1L

Input : 0.0 ~ 2.11 (60 Point)

Output : 100.0 ~ 102.7 (60 Point)

Work Area : W0 ~ W99

Auxiliary Flag : P_On, P_1s, P_LT, P_GT, P_EQ

Fungsi Instruksi PLC Omron

1. TIM

Timer difungsikan sebagai penunda ON atau penunda OFF. Disebut juga ON/OFF Delay.

2. KEEP

Apabila instruksi diaktifkan Output akan tetap mempertahankan sebelum direset.

3. SET/RSET

Fungsinya mirip dengan KEEP, hanya saja perintah resetnya berdiri sendiri, atau tidak dalam 1 Rung

4. DIFU/DIFD

DIFU hanya on 1x/One Scan ketika perintah dijalankan. DIFD juga One Scan, hanya saja setelah eksekusi.

4. CNT

Difungsikan sebagai counter, apabila limit tercapai akan mengeluarkan Output

5. MOV

Transfer Data berupa bilangan Desimal maupun hexadecimal

6. Compare CMP

Untuk membandingkan data dari 2 bilangan

7. Maths ADD, MUL, DIV, SUB

fungsi logika matematika, tambah, kurang, bagi dan kali

8. BCD

Konversi bilangan ke BCD untuk 7 Segment

9. SFT (Shift Register)

Fungsinya untuk menggeser bit pada Register

10. RTC (Real Time Clock)

Jam dan Kalender Digital.

11. ROL (Rotate Left)

Perintah on dengan  menggeser bit dari bit 0 ke bit 15

12. ROR ( Rotate Right).

Perintah on dengan menggeser bit dari bit 15 ke bit 0

13. BIN Konversi bilangan Binner pada Input.

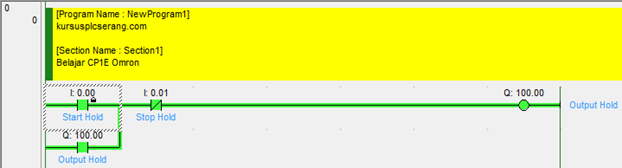

Work Online Simulator

1. Klik [Program], lalu [Compile] atau [Ctrl+F7].

2. Klik [Work Online Simulator] atau [Ctrl+Shift+W].

3. Selanjutnya, letakkan Cursor pada kontak yang akan di ON. Untuk On Paksa / Force On. Tekan [Ctrl + J].

4. Tekan [Ctrl + K] untuk Off Paksa / Force OFF. Hasilnya output Q:100.00 akan ON terus.

5. Pindahkan Cursor ke [I:0.01], tekan [Control + J]. Maka Q:100.00 akan OFF.

 Testimoni

Bagi Anda yang pemula , silahkan saya sudah merangkum beberapa instruksi dasar PLC Omron dalam Buku Panduan PLC Pemula Omron CP1L.

BCD Switch & 7 Segment

Instruksi Timer # PLC Omron

# Flip-Flop # PLC Omron

Maths Instruction CP1L

Floating Point#CP1L

Silahkan bagi yang berminat dengan Buku PLC Omron ini, Spesifikasi :

Format : A4

Hal : 74 Hal

Full Coulour

Contact Person

Email : triprabowo333@gmail.com

Telp/WA : 0811122163

Order : Buku Panduan Belajar PLC Omron Via Shopee

Link BookStore PLC Tokopedia

Daftar Isi

1.             Pengenalan PLC Omron                          3

2.             Perangkat Pendukung PLC                     4

3.             Spesifikasi PLC Compact Omron            5

4.             Wiring CP1E Power DC Eksternal           6

5.             Wiring CP1L Power DC Internal                                                     7

6.             Perbedaan Wiring Konvensional Relay Dengan PLC                    8

7.             Software PLC Omron CX-One                                                       9

8.             Cara Install Software CX-One                                                       10

9.             Setting Komunikasi PLC ßà PC                                                    12

10.          I/O Memory Reference                                                                  14

11.          Cara Membuat Ladder PLC CP1L                                                15

12.          Work Online Simulator                                                                  19

13.          Instruksi Dasar PLC

1.     Timer (TIM)                                                         21

2.     Counter (CNT)                                                    23

3.     Counter Up/Down( CNTR)                                  24

4.     Work Area (W)                                                    25

5.     DIFU & DIFD                                                       26

6.     Kontak DIFU & DIFD                                           27

7.     KEEP                                                                   28

8.     ++ & - - Increment/Decrement                             28

9.     Transfer Data (MOV)                                           29

10.  Condition Flags                                                    30

11.  Compare (CMP)                                                   31

12.  Interlock (IL) & (ILC)                                             33

13.  Shift Register (SFT)                                              34

14.  Holding Relay                                                       35

15.  Maths Instructions                                                35

16.  Sistem Bilangan                                                   37

17.   7 Segment BCD                                                  39

18.   Clock & Date Instructions                                    40

19.   JMP/JME                                                             41

20.  Move Digits (MOVD)                                            43

14.          Cara Upload PC to PLC                                                                  44

15.          Cara Download PLC to PC                                                              46

16.          Edit Online Mode                                                                             48

17.          Latihan 1 : Kontrol Eskalator sederhana                                          49

18.          Latihan 2 : Pompa Inlet (Hold/KEEP)                                               50

19.          Latihan 3 : Pompa Inlet & Outlet (KEEP)                                         51

20.          Latihan 4 : Cylinder Press Dengan Timer (TIM)                               52

21.          Latihan 5 : Cylinder Press  Dengan Trigger Counter (CNT)             53

22.          Latihan 6 : Traffic Light Dengan Trigger Increment (@++)               54

23.          Latihan 7 : AND Push Button Safety (DIFU)                                     55

24.          Latihan 8 : Automatis Pintu Gerbang (Interlock Motor)                     56

25.          Latihan 9 : Automatic Parking (7_Segment) BCD,@++, Compare   58

26.          Latihan 10 : Washing Machine (JMP), (JME)                                   60

27.          Latihan 11 : Power Saving Lighting Plant (Clock & Calendar)          63

28.          Latihan 12 : Compressor Auto ON/OFF(MOVD, Clock, Compare    64

29.          Latihan 13 : Auto 5 Pump ON/OFF Bergantian (SFT/Shift)              66

30.          Latihan 14 : Auto 5 Pump ON/OFF Berurutan (SFT, MOVD)           67

Buku panduan PLC Omron yang saat buat terdapat contoh-contoh kasus dalam dunia otomasi.

Latihan 1 : Kontrol Eskalator sederhana                                          49

Latihan 2 : Pompa Inlet (Hold/KEEP)                                               50

Latihan 3 : Pompa Inlet & Outlet (KEEP)                                         51

Latihan 4 : Cylinder Press Dengan Timer (TIM)                               52

Latihan 5 : Cylinder Press  Dengan Trigger Counter (CNT)             53

Latihan 6 : Traffic Light Dengan Trigger Increment (@++)               54

Latihan 7 : AND Push Button Safety (DIFU)                                     55

Latihan 8 : Automatis Pintu Gerbang (Interlock Motor)                     56

Latihan 9 : Automatic Parking (7_Segment) BCD,@++, Compare   58

Latihan 10 : Washing Machine (JMP), (JME)                                   60

Latihan 11 : Power Saving Lighting Plant (Clock & Calendar)          63

Latihan 12 : Compressor Auto ON/OFF(MOVD, Clock, Compare    64

Latihan 13 : Auto 5 Pump ON/OFF Bergantian (SFT/Shift)              66

Latihan 14 : Auto 5 Pump ON/OFF Berurutan (SFT, MOVD)           67

Latihan 1 : Pompa Inlet  --> (Instruksi Hold /Keep)



2. Pompa Inlet Dan Outlet --> KEEP dengan 3 Limit Swicth

3. Cylinder Press --> Instruksi TIM

4. Safety Door dengan instruksi DIFU dan AND

5. Automatic Pintu Gerbang dengan Interlock Motor

6. Parking Capacity --> Instruksi CMP, @++ 7 Segment

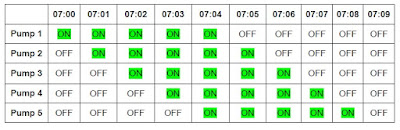

7. Auto Pump ON/OFF Bergantian --> Shift Register

8. Auto Pump ON/ OFF Berurutan --> MOVD, RTC Real Time Clock
